動態微型反應器

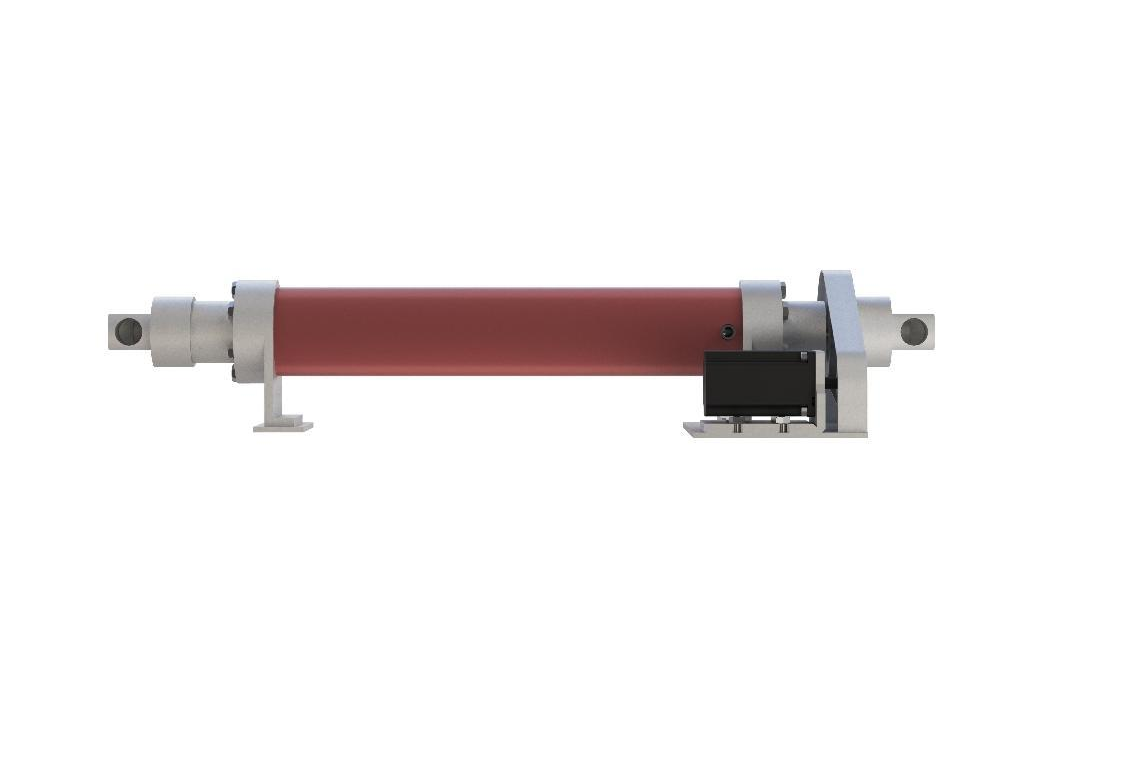

動態微型反應器的主要結構有外換熱夾套，內換熱板，反應管，內攪拌軸，電機，密封傳動裝置等。外換熱夾套提供加熱或冷卻控溫，反應管提供反應物料所需的耐溫耐壓空間，電機提供動力。

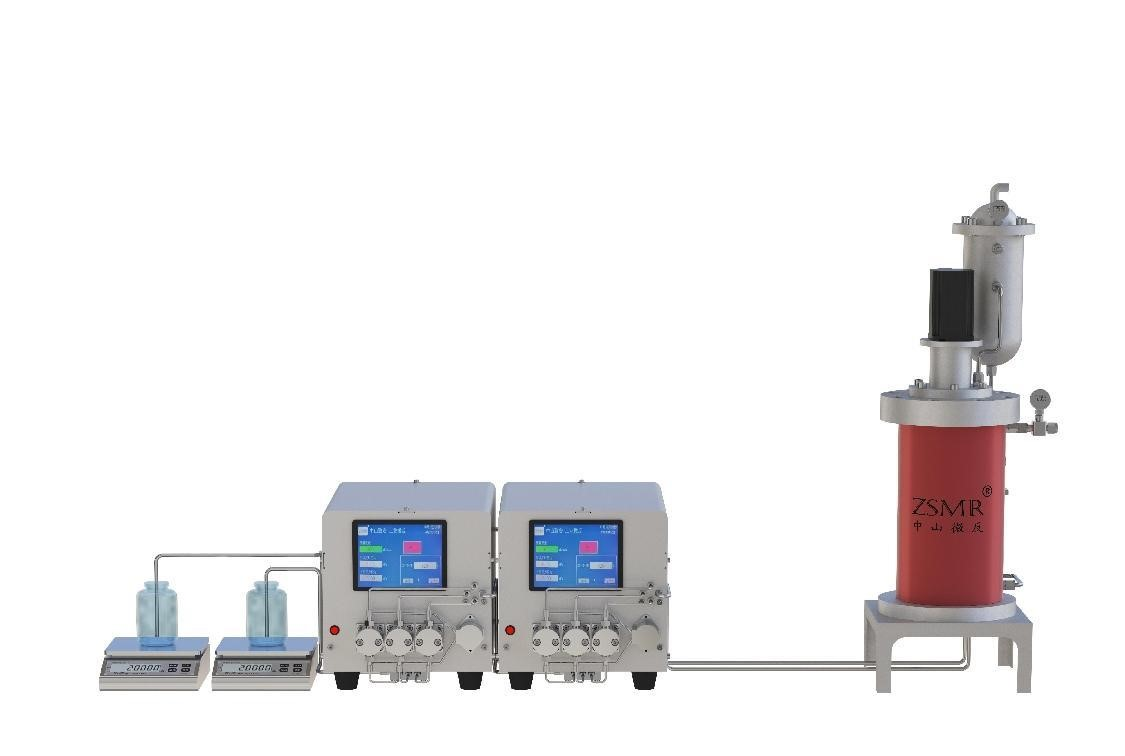

（1）在結構上，動態微型反應器采用立式結構，與常規釜式反應器上有著同樣的攪拌混合裝置和溫控系統，可實現氣、液、固等多相的半連續或全連續流的化學混合反應。

（2）在旋切動態混合系統上，內攪拌軸上帶有攪拌翅片，在大大強化均相和非均相傳質及傳熱的同時，整體反應模型更貼近平推流反應器，避免返混帶來的不利影響；

（3）內部設置高比表面積的多層內換熱板，與常規的動態管式反應器相比，傳熱效率更高，更適用于劇烈放熱及溫控要求極為嚴格的?；に?，避免由于反應物料瞬間放熱導致的失溫；

（4）底部設置多個進料口，頂部設置多個出料口，從頂部溢流出料，可實現液液、氣液、液固的連續出料，增加氣液分離罐，可以實現傳統釜式的回流效果；

（5）內部死角小，實驗完成后，易拆卸，底部設置排污口，清理反應管和旋切軸也非常方便；

（6）在旋轉密封結構上，采用的自主設計的機械密封結構，用于常規連續流合成，按照常壓進行反應。用于加壓反應，可以承受0.6-6MPa的壓力穩定密封，避免因密封失效帶來的物料泄漏風險。
